Тензодатчик RSCC
Производитель: HBM (Германия).
Класс защиты: IP-68.
Материал: нержавеющая сталь.
Диапазон нагрузок: от 50 кг. до 5 т.
Датчик веса тензометрический HBM RSCC.
| Класс точности | C3 | |
| Номинальная чувствительность (FS) | мВ/В | 2.0 ± 0.25% |
| Нулевой сигнал | мВ/В | 0 ± 0.1 |
| Максимальная нагрузка (Emax) | t | 0.05, 0.10, 0.20, 0.50, 1.0, 2.0, 5.0 |
| Число поверочных интервалов | nLC | 3000 |
| Общая ошибка | %FS | ≤± 0.0166 |
| Максимальная безопасная нагрузка | от Emax | 150 % |
| Предельный перегруз | от Emax | 200 % |
| Баланс нуля | от Emax | < ± 2.0 % |
| Температурное отклонение чувствительности | %FS | < ± 0.011 % |
| Температурное отклонение нуля | %FS | < ± 0.0166 % |
| Ползучесть (30 мин.) | %FS | < ± 0.016 % |
| Диапазон напряжения питания | V | 0.5~12 |
| Входное сопротивление | Ohm | 389 ± 15.0 |
| Выходное сопротивление | Ohm | 350 ± 1.5 |
| Сопротивление изоляции | MOhm /100V | ≥2000 |
| Рабочий диапазон температур | °С | -30 ~ +40 |
| Температура хранения | °С | -50 ~ +85 |

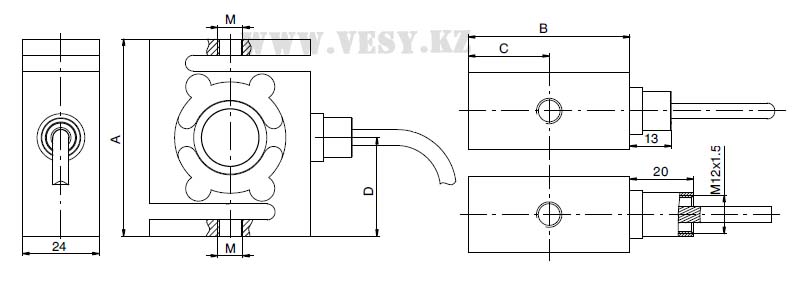

| Нагрузка | Вес датчика | A | B | C | D | M |
|---|---|---|---|---|---|---|
| 50 кг., 100 кг. | 0.7 кг. | 62.0 | 50.8 | 25.4 | 31.0 | M8 |
| 200 кг. | 1.0 кг. | 87.3 | 57.2 | 28.6 | 43.7 | M12 |

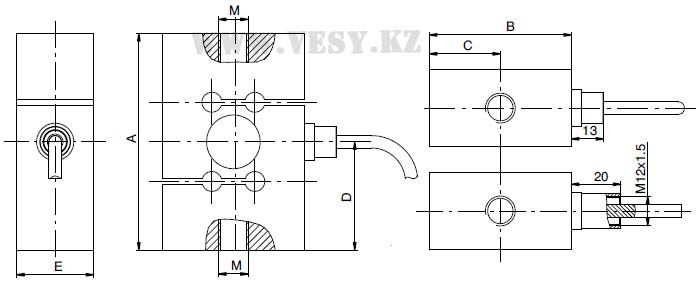

| Нагрузка | Вес датчика | A | B | C | D | E | M |
|---|---|---|---|---|---|---|---|
| 500 кг. - 1.0 т. | 1.4 кг. | 87.3 | 57.2 | 28.6 | 43.7 | 31.0 | M12 |
| 2.0 т. | 1.7 кг. | 100 | 69.8 | 34.9 | 50.0 | 31.0 | M24 х 2 |
| 2.0 т. | 2.2 кг. | 100 | 76.2 | 38.1 | 50.0 | 36.5 | M24 х 2 |
-
Экранированный, 6-х жильный кабель
Диаметр кабеля Ø5.0 мм.
Стандартная длина кабеля для датчиков HBM RSCC 7.6 метров.
