Тензодатчик Model 650
Производитель: Utilcell (Испания).
Класс защиты: IP-68.
Материал: нержавеющая сталь.
Диапазон нагрузок: от 250 кг. до 7.5 т.
Датчик веса тензометрический Utilcell Model 650.
| Класс точности | O.I.M.L. R60 class C | |
| Номинальная чувствительность (FS) | мВ/В | 2.0 ± 10% |
| Максимальная нагрузка (Emax) | t | 0.25, 0.50, 1.0, 2.0, 5.0, 7.5 |
| Число поверочных интервалов | nLC | 3000 |
| Общая ошибка | %FS | ≤± 0.0170 |
| Максимальная безопасная нагрузка | от Emax | 150 % |
| Предельный перегруз | от Emax | 200 % |
| Баланс нуля | от Emax | < ± 2.0 % |
| Температурное отклонение чувствительности | %FS | < ± 0.006 % |
| Температурное отклонение нуля | %FS | < ± 0.01 % |
| Ползучесть (30 мин.) | %FS | < ± 0.016 % |
| Напряжения питания | V | 10 |
| Максимально допустимое напряжение питания | V | 15 |
| Входное сопротивление | Ohm | 400 ± 20.0 |
| Выходное сопротивление | Ohm | 350 ± 3.0 |
| Сопротивление изоляции | MOhm | ≥5000 |
| Диапазон термокомпенсации | °С | -10 ~+40 |
| Рабочий диапазон температур | °С | -30 ~ +70 |
| Температура хранения | °С | -40 ~ +70 |

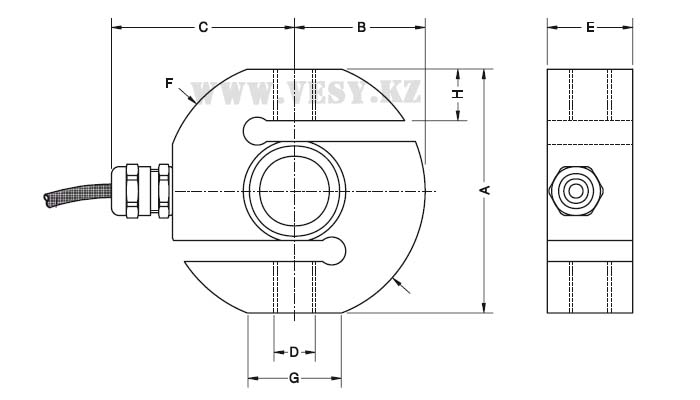

| Нагрузка | Вес датчика | A | B | C | D | E | F Ø | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 250 ~ 500 кг. | 1.0 кг. | 70 | 37.5 | 50 | M12 x 1.75 | 24.5 | 75 | 26.9 | 15 |
| 1.0 ~ 2.0 т. | 2.0 кг. | 95 | 50.5 | 60 | M20 x 1.5 | 30 | 100 | 31.2 | 26 |
| 5.0 т. | 4.0 кг. | 120 | 62.5 | 72.5 | M24 x 2.0 | 40 | 125 | 35 | 34 |
| 7.5 т. | 5.5 кг. | 120 | 62.5 | 72.5 | M24 x 2.0 | 56 | 125 | 35 | 34 |
-
Экранированный, 4-х жильный кабель
Диаметр кабеля Ø4.0 мм.
Стандартная длина кабеля для датчиков Utilcell Model 610 5.0 метров.
