Тензодатчик HM3Q
Производитель: Zemic (Китай).
Класс защиты: IP-68.
Материал: легированная сталь.
Диапазон нагрузок: от 6 т. до 30 т.
Датчик веса тензометрический Zemic HM3Q.
| Класс точности | OML R60 С3 | OML R60 С4 | |
| Номинальная чувствительность (FS) | мВ/В | 2.0 ± 0.002 | |
| Максимальная нагрузка (Emax) | t | 6, 12, 20, 30 | |
| Число поверочных интервалов | nLC | 3000 | 4000 |
| Минимальный поверочный интервал | Y=Emax/Vmin | 10000 | 15000 |
| Общая ошибка | %FS | ≤± 0.0230 | ≤± 0.0175 |
| Максимальная безопасная нагрузка | от Emax | 150 % | |
| Предельный перегруз | от Emax | 300 % | |
| Баланс нуля | от Emax | < ± 1.5 % | |
| Диапазон напряжения питания | V | 5 ~ 12 | |
| Максимально допустимое напряжение питания | V | 18 | |
| Входное сопротивление | Ohm | 1000 ± 10.0 | |
| Выходное сопротивление | Ohm | 1004 ± 5.0 | |
| Сопротивление изоляции | MOhm | ≥5000 (при 50 VDC) | |
| Диапазон термокомпенсации | °С | -10 ~+40 | |
| Рабочий диапазон температур | °С | -35 ~ +65 | |
| Температура хранения | °С | -40 ~ +70 | |

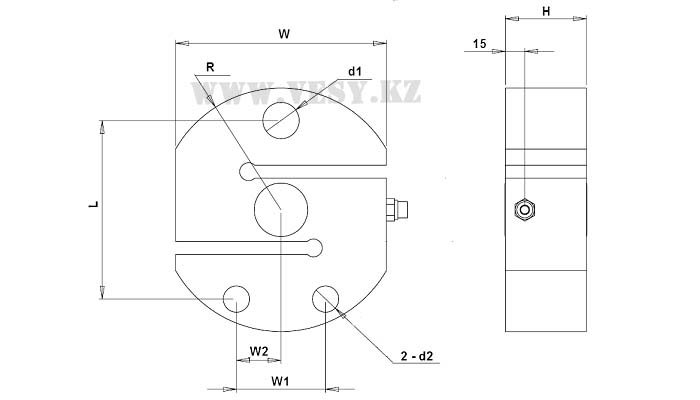

| Нагрузка | W | W1 | W2 | L | R | H | Ød1 | Ød2 |
|---|---|---|---|---|---|---|---|---|
| 6 т. | 130.0 | 55.0 | 27.5 | 110.0 | 75.0 | 50.0 | 22.40 | 16.20 |
| 12 т. | 130.0 | 55.0 | 27.5 | 110.0 | 75.0 | 60.0 | 22.40 | 16.20 |
| 20 т. | 150.0 | 70.0 | 35.0 | 125.0 | 89.0 | 65.0 | 38.10 | 24.50 |
| 30 т. | 200.0 | 90.0 | 45.0 | 176.0 | 125.0 | 70.0 | 50.15 | 30.15 |
-
Экранированный, 4-х жильный кабель
Диаметр кабеля Ø5 мм.
Стандартная длина кабеля для датчиков HM3Q: 10 метров.
Экран не соединен с датчиком.
