Тензодатчик H9C


    Производитель: Zemic (Китай).

    Класс защиты: IP-67.

    Материал: легированная сталь.

    Диапазон нагрузок: от 5 klb. до 250 klb.

Датчик веса тензометрический Zemic H9C.

Класс точности OIML R60 C3 OIML R60 C4
Номинальная чувствительность (FS) мВ/В 3.0 ± 0.003
Максимальная нагрузка (Emax) klb 5, 10, 20, 30, 40, 50, 60, 75, 100, 150, 200, 250 5, 10, 20
Число поверочных интервалов nLC 3000 4000
Минимальный поверочный интервал Y=Emax/Vmin 10000 15000
Общая ошибка %FS ≤± 0.0230 ≤± 0.0175
Максимальная безопасная нагрузка от Emax 150 %
Предельный перегруз от Emax 300 %
Баланс нуля от Emax < ± 1.0 %
Диапазон напряжения питания V 5 ~ 12
Максимально допустимое напряжение питания V 18
Входное сопротивление Ohm 700 ± 7.0
Выходное сопротивление Ohm 703 ± 4.0
Сопротивление изоляции MOhm ≥5000 (при 50 VDC)
Диапазон термокомпенсации °С -10 ~+40
Рабочий диапазон температур °С -35 ~ +65
Температура хранения °С -40 ~ +70

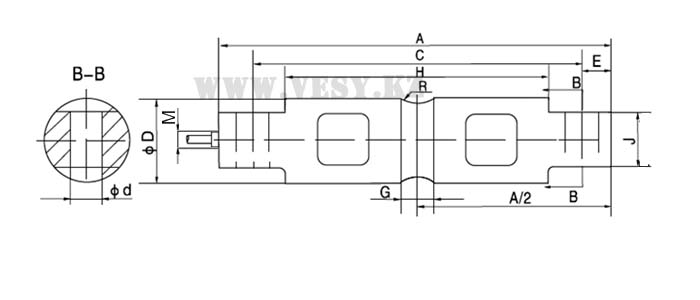

Размер датчика B9C

Нагрузка A C H G ØD J Ød R E ME
5 klb, 10 klb 206.2 174.6 133.1 15.7 43.2 28.4 16.7 12.7 15.7 ⅝-18 UNF-2B
15 klb, 20 klb 206.2 174.6 133.1 21.3 49.5 28.4 16.7 12.7 15.7 ⅝-18 UNF-2B
15 klb, 20 klb 260.4 215.9 165.1 25.4 76.2 60.2 26.9 25.4 22.4 ⅝-18 UNF-2B
90 klb, 100 klb 285.8 241.3 190.2 31.0 88.9 63.5 26.9 38.1 22.4 ⅝-18 UNF-2B
150 klb 285.8 241.3 190.2 31.0 99.1 71.1 26.9 38.1 22.4 ⅝-18 UNF-2B
200 klb, 250 klb 408.9 330.3 254.0 31.7 136.6 116.8 39.6 50.8 39.4 ⅝-18 UNF-2B
    Экранированный, 4-х жильный кабель
    Диаметр кабеля Ø5 мм для 5-20 klb и Ø8 мм для 30-250 klb.
    Стандартная длина кабеля для датчиков H9C: 9 метров.
    Экран не соединен с датчиком.

Соединение тензодатчика Zemic
