Тензодатчик H3F


    Производитель: Zemic (Китай).

    Класс защиты: IP-67.

    Материал: легированная сталь.

    Диапазон нагрузок: от 100 кг. до 5 т.

Детальная спецификация. Датчик веса тензометрический Zemic H3F.

Класс точности С3
Номинальная чувствительность (FS) мВ/В 3.0 ± 0.004
Максимальная нагрузка (Emax) t 0.10, 0.25, 0.50, 0.75, 1.0, 1.5, 2.0, 2.5, 5.0
Число поверочных интервалов nLC 3000
Минимальный поверочный интервал Y=Emax/Vmin 10000
Общая ошибка %FS ≤± 0.020
Максимальная безопасная нагрузка от Emax 150 %
Предельный перегруз от Emax 300 %
Баланс нуля от Emax < ± 1.5 %
Диапазон напряжения питания V 5 ~ 12
Максимально допустимое напряжение питания V 18
Входное сопротивление Ohm 350 ± 3.5
Выходное сопротивление Ohm 351 ± 2
Сопротивление изоляции MOhm ≥5000 (при 50 VDC)
Диапазон термокомпенсации °С -10 ~+40
Рабочий диапазон температур °С -35 ~ +65
Температура хранения °С -40 ~ +70

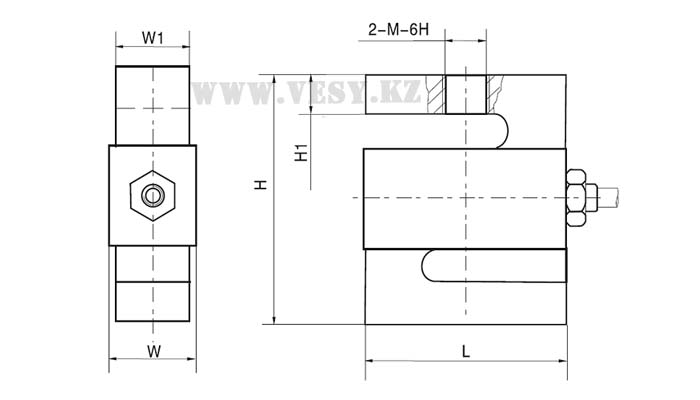

Размер датчика BM3

Нагрузка H W W1 L H1 M
100 кг. 76.20 20.60 19.00 50.80 15.80 M10 х 1.50
250 кг. 76.20 20.60 19.00 50.80 15.12 M12 х 1.75
500 кг. 76.20 20.60 19.00 50.80 14.20 M12 х 1.75
750 кг. 76.20 20.60 19.00 50.80 13.46 M12 х 1.75
1.0 т. 76.20 27.00 25.40 50.80 13.24 M12 х 1.75
1.5 т. 76.20 27.00 25.40 50.80 11.82 M12 х 1.75
2.0 т. 108.00 27.00 25.40 76.20 26.70 M18 х 1.50
2.5 т. 108.00 27.00 25.40 76.20 25.48 M18 х 1.50
5.0 т. 108.00 27.00 25.40 76.20 20.26 M18 х 1.50
    Экранированный, 4-х жильный кабель
    Диаметр кабеля O5 мм.
    Стандартная длина кабеля для датчиков H3F: 6 метров.
    Экран не соединен с датчиком.

Соединение тензодатчика Zemic
