Тензодатчик H3


    Производитель: Zemic (Китай).

    Класс защиты: IP-67.

    Материал: легированная сталь.

    Диапазон нагрузок: от 25 кг. до 30 т.

Датчик веса тензометрический Zemic H3.

Класс точности OML R60 С3 OML R60 С4 С3
Номинальная чувствительность (FS) мВ/В 2.0 ± 0.004
Максимальная нагрузка (Emax) t 0.10, 0.15, 0.20, 0.25, 0.30, 0.50, 0.60, 0.75, 1.0, 1.5, 2.0, 2.5 0.025, 0.050, 3.0, 5.0, 7.5, 10.0, 15.0, 20.0, 30.0
Число поверочных интервалов nLC 3000 4000 3000
Минимальный поверочный интервал Y=Emax/Vmin 10000 20000 10000
Общая ошибка %FS ≤± 0.020 ≤± 0.018 ≤± 0.020
Максимальная безопасная нагрузка от Emax 150 %
Предельный перегруз от Emax 300 %
Баланс нуля от Emax < ± 1.5 %
Диапазон напряжения питания V 5 ~ 12
Максимально допустимое напряжение питания V 18
Входное сопротивление Ohm 350 ± 3.5
Выходное сопротивление Ohm 351 ± 2
Сопротивление изоляции MOhm ≥5000 (при 50 VDC)
Диапазон термокомпенсации °С -10 ~+40
Рабочий диапазон температур °С -35 ~ +65
Температура хранения °С -40 ~ +70

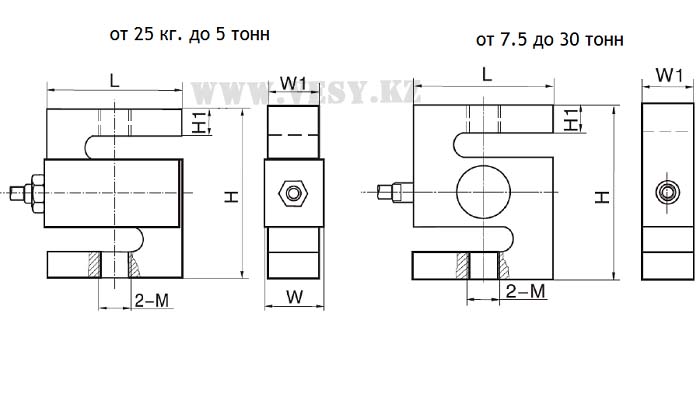

Размер датчика BM3

Нагрузка L H W1 W H1 M
25 ~ 50 кг. 50.80 76.20 12.70 14.50 15.70 M8
100 ~ 150 кг. 50.80 76.20 19.00 20.80 15.30 M10 x 1.5
200 ~ 750 кг. 50.80 76.20 19.00 20.80 13.60 M12 x 1.75
1.0 ~ 1.5 т. 50.80 76.20 25.40 27.20 12.10 M12 x 1.75
2.0 ~ 5.0 т. 76.20 101.60 25.40 27.20 20.00 M20 x 1.5
7.5 ~ 10.0 т. 125.00 175.00 50.00 - 40.20 M33 x 3.0
15.0 ~ 20.0 т. 160.00 200.00 60.00 - 51.00 M42 x 3.0
30.0 т. 190.00 230.00 80.00 - 57.50 M42 x 3.0
    Экранированный, 4-х жильный кабель
    Диаметр кабеля O5 мм.
    Стандартная длина кабеля для датчиков 25 кг ~ 1.5 тонны: 3 метра, для остальных нагрузок 6 метров.
    Экран не соединен с датчиком.

Соединение тензодатчика Zemic
